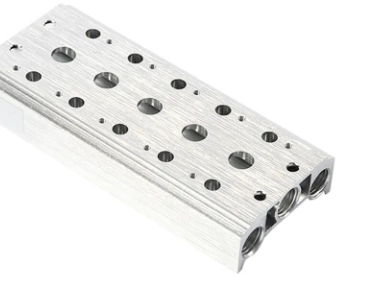

气动电磁阀汇流板（也叫电磁阀底座/气路分配板）

使用汇流板的好处

1. 安装布线超省心

所有电磁阀共用一块板，只需要接一组主进气管、一组主排气管，不用给每个阀单独接气源管。装阀、拆阀、换阀都很快，现场布线清爽很多。

2. 减少接头，降低漏气风险

主气源在汇流板内部通过流道分配，省去了每个阀都要接三通、气管的麻烦，接头数量大幅减少，漏气点自然少了很多。

3. 维护检修方便

所有电磁阀集中在一块板上，故障时一眼就能定位，换阀也不用动其他管路。而且可以直接在板上做分组控制，比如一组气缸用一个汇流板，检修互不影响。

4. 整体结构更稳定

电磁阀全部固定在汇流板上，形成一个整体模块，不会因为气管拉扯导致阀松动、移位，也方便整体固定到设备机架上。

使用汇流板的坏处

1. 前期成本比单阀单接高

汇流板本身需要单独采购，铝合金加工也有成本，比直接用三通+气管接贵一些。

2. 单阀故障可能影响同组其他阀

主气源是共用的，如果汇流板内部流道堵塞，或者某一个阀的密封失效串气，可能会影响同一汇流板上其他阀的压力和动作。

3. 灵活性稍差，扩展受限

汇流板的位数（能装几个阀）是固定的，比如你这块是5位的，后期如果要增加气缸，只能再加一块新的汇流板，没法在原位扩展。

4. 检修时要整体断电断气

维护汇流板上的任意一个阀，都需要把这块板的主气源关掉，会影响同组所有气缸的工作，不像单阀单接可以单独关一路气源。

补充小建议

- 适合用汇流板：气缸数量多、动作集中、空间紧凑的设备（比如自动化生产线、机械手、包装机），能大幅提升布线效率和稳定性。

- 不适合用汇流板：气缸数量少、分散布置、后期改动频繁的场景，单阀单接更灵活，也不用额外买汇流板。

故障现象

运行反应除尘进气阀开阀时正常，在关阀时卡顿，需要仪表工检查故障原因

检查处理经过

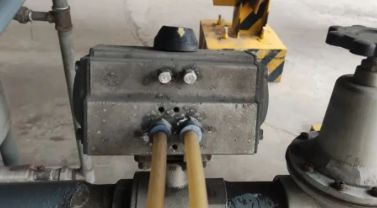

除尘进气阀打开时正常，关气后阀门不关，按照经验判断是阀体卡，气缸关不动阀体。

连续试验几次开关发现，关气后阀门不关，停留5S左右后阀门会瞬间关闭，于是把两根气源管拆下，把开阀进气插到关阀进气的气源孔中，阀门会瞬间关闭，插回来会瞬间打开，试了2次均可以正常开关，排除了阀体卡顿的可能。

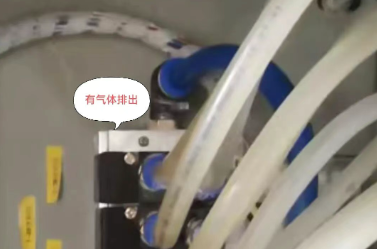

打开配电柜发现汇流板的排气孔有漏气，考虑电磁阀故障，试验所有气动阀，发现1#排气阀打开后汇流板的排气孔无漏气，拆检1#排气阀的电磁阀，拆开后弹簧正常，活动杆有锈渍，擦拭干净回装，汇流板的排气孔依旧有漏气。怀疑电磁阀故障，换了新的电磁阀依旧有漏气。

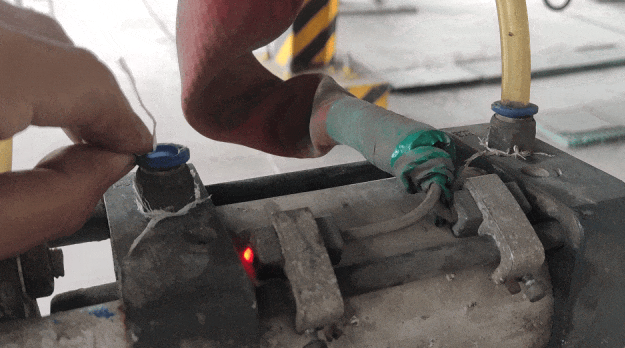

打开1#排气阀后无漏气，关闭后有漏气，检查气缸气源，拆除关阀进气后有气体从进气口漏出。

把1#排气阀的进气气源拆除封闭，开关除尘进气阀可正常快速开闭。原来是气缸内部串气导致气体直接回到了汇流板，影响了其他阀门的开关。

最终结果

暂时把1#排气阀的进气气源拆除封闭，告知运行通知机修检查气缸，更换密封垫等措施处理故障

总结体会

汇流板上其中一个阀串气P→R，那么其他4个阀的进气压力都会被拉低，所有气缸都会变得无力、动作变慢，甚至推不动东西。但只要把这个坏阀拆下来，用堵头堵上，其他阀立刻就恢复正常了。
